Кронштейны

Защищен патентом № 69114

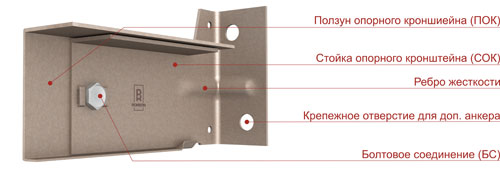

Опорный кронштейн состоит из опорной стойки, ползуна и болтового соединения, предназначенного для крепления ползуна к стойке опорного кронштейна.

Достоинства опорного кронштейна РОНСОН

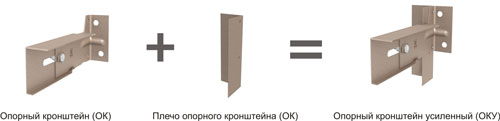

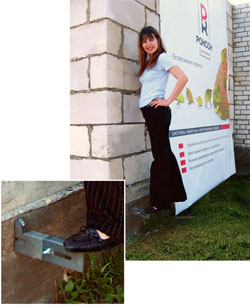

  • Геометрия опорного кронштейна (большая высота стойки) обеспечивает его высокую несущую способность при восприятии нагрузки от облицовочных плит. Так же кронштейн обладает возможностью установки дополнительного опорного плеча, что позволяет еще больше снизить вырывающее усилие на анкер.

  • Ребро жесткости на стойке позволяет обеспечить высокую устойчивость кронштейна в горизонтальной плоскости.
  • Наличие на опорной пятке двух крепежных отверстий делает возможным установку дополнительного анкера, что позволяет наиболее полно использовать несущую способность кронштейна, обеспечивая максимально возможный вертикальный и горизонтальный шаг расстановки кронштейнов по фасаду.

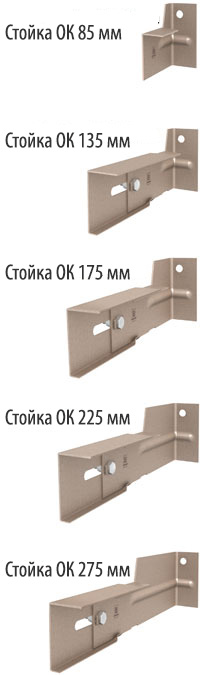

  • Различные типоразмеры стоек дают возможность подбора длины кронштейна в зависимости от толщины минераловатной плиты и отклонений фасада от основной плоскости. При этом максимальный вылет кронштейна может достигает 375мм!, а болтовое соединение всегда находится за пределами утеплителя, что позволяет регулировать длину кронштейна, не нарушая целостность теплоизоляционного слоя.
  • Наличие горизонтального паза в ползуне обеспечивает возможность плавной регулировки длины опорного кронштейна. Это позволяет легко нивелировать кривизну наружных стен здания и существенно снижает трудоемкость построения рабочей плоскости.
  • Болтовое соединение стойки и ползуна, независимо от профессионализма монтажника, обеспечивает надежное крепление и гарантированный перехлест не менее 35 мм в стыковом соединении. Кроме того, наличие специальной штамповки на стойке кронштейна в зоне установки болтового соединения обеспечивает жесткую фиксацию головки болта в процессе монтажа, облегчая и ускоряя процесс регулировки кронштейна по длине.
  • Конструкция опорного кронштейна позволяет производить утепление наружных стен, не прибегая к фигурной вырезке частей утеплителя. В теплоизоляционном слое делаются только вертикальные разрезы, после чего он надевается на стойки кронштейнов. Такой способ крепления утеплителя исключает необходимость последующих работ по его восстановлению и предотвращает появление дополнительных мостиков холода.
  • Отсутствие сварных швов снижает предпосылки к образованию коррозии в течении длительного срока эксплуатации, исключает возможность брака в местах сварки, а также приводит к отсутствию нагрузки на сварные швы, которая негативно сказывается на целостность кронштейна.

Подбор длины опорного кронштейна Ронсон

Подбор длины опорного кронштейна (ОК) осуществляется путем выбора типоразмера стойки ОК. Выбор типоразмера стойки ОК осуществляется в зависимости от толщины утеплителя и максимальных отклонений фасада от основной вертикальной плоскости.

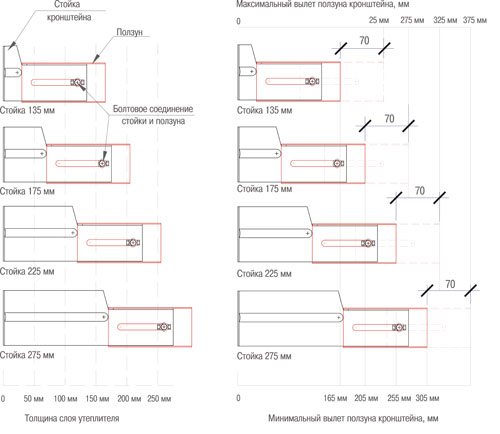

Основное количество кронштейнов выбирается исходя из толщины утеплителя (схема 1). Главным условием при этом должно быть обеспечение доступа к болтовому соединению ползуна и стойки. При этом ползун может выдвигаться до 70 мм, компенсируя неровности стен. Если на фасаде существуют отклонения от вертикальной плоскости, превышающие 70 мм, то в этих местах фасад собирается по схеме 2.

Экспериментальные исследования опорного кронштейна Ронсон

Экспериментальными исследованиями определены эксплутационные характеристики опорного кронштейна. Расчетный изгибающий момент, воспринимаемый ползуном от внешней нагрузки относительно болтового соединения, составляет 33Нм, что в 3-4 раза превышает расчетную нагрузку на существующие кронштейны.

На рисунке показаны изополя эквивалентных напряжений по телу кронштейна полученные методом конечных элементов на расчетном комплексе «Лира».
