Устройство дренажа

Системы дренажа защитят Вашу недвижимость от повреждений, связанных с повышенной влажностью, образованием плесени и мерзлоты, предотвратят затопление подвалов, образование луж и наледей на пешеходных дорожках.

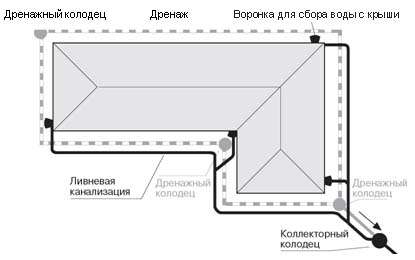

Дренаж собирает воду в области фундамента и предотвращает подъем грунтовых вод. Для обслуживания трубопровода на каждом втором повороте следует установить дренажный колодец.

Ливневая канализация собирает воду, стекающую с крыш, а также поверхностные паводковые стоки. Установленные под водосточными трубами воронки собирают воду и отфильтровывают крупный мусор.

Для более эффективного сбора воды после дождей c поверхности участка отдельно устанавливается колодец для дождевой воды, снабженный решетчатой крышкой. Он подсоединяется либо к ливневой канализации, либо непосредственно к коллекторному колодцу.

Дождевую воду нельзя выводить в дренажную систему, так как при этом существует опасность подтопления фундамента дома и подвалов. Обычно дренаж и ливневую канализацию прокладывают параллельно и под одним уклоном.

Дренажные и дождевые воды поступают по своим трубам в коллекторный колодец, снабженный обратным клапаном, предотвращающим проникновение воды из колодца обратно в дренажную систему. Из общего колодца воду выводят в коммунальную ливневую канализацию, открытую дрену, или она впитывается в почву через специально отсыпанный слой щебня.

Дренаж участков

Дренажные трубы могут изготавливаться из полиэтилена низкого давления (ПНД), из полипропилена (ПП) и поливинилхлорида (ПВХ). Дренажные трубы из ПНД и ПП могут быть проложены под проездными дорогами. Тонкие гофрированные трубы из ПВХ применяются только для дренажных систем полей и участков, где отсутствует движение автотранспорта. Стыковка дренажных труб осуществляется с помощью надвижных муфт и тройников. Также возможно безмуфтовое соединение 2-х концов трубы внахлест с оборачиванием геотекстильным материалом.

Внимание! Тонкие гофрированные трубы из поливинилхлорида (ПВХ), применяемые в дренажных системах участков, не рекомендуются для применения в дренажных системах вокруг зданий и сооружений из-за недостаточной устойчивости к внешним нагрузкам.

Характеристики дренажных труб

Гофрированные трубы из ПНД с защитным фильтрующим материалом (ЗФМ)

Дренажные трубы бывают одностенные и двухстенные. В последнем случае гладкая внутренняя поверхность повышает самоочищаемость трубы, а следовательно, и пропускную способность системы, а гофрированная внешняя оболочка обеспечивает повышенную кольцевую жесткость трубы. Большая площадь щелевидных отверстий обеспечивает эффективное осушение.

Одностенные трубы поставляются в бухтах по 50-100м и предназначены для укладки на глубину не более 4м. Двухстенные трубы выпускаются в отрезках по 6м. Их можно укладывать на глубину до 8м, они устойчивы к внешним нагрузкам.

Для обеспечения защиты от заиливания и засорения трубу оборачивают фильтрующим материалом из нетканого геотекстиля.

Монтаж дренажных систем

Дренажные трубы укладывают в слое щебня, хорошо пропускающем воду. Для облегчения работы дренажные трубы и трубы ливневой канализации следует прокладывать параллельно в одной траншее.

Дно траншеи после песчаной отсыпки (примерно 5см) засыпают слоем щебня высотой примерно 10 см. Его выравнивают соответственно углу уклона трубы (5 мм/м) с последующим тщательным трамбованием.

Прямые трубы укладываются с тщательно выверенным уклоном. Повороты и ответвления трубопровода могут осуществляться при помощи тройников, отводов или гибких патрубков. В муфтовых соединениях уплотнительные кольца не используются. Трубы укладываются и засыпаются щебнем так, чтобы водопропускающий слой щебня окружал трубопровод со всех сторон.

Для обратной засыпки траншеи обычно используется взятая при рытье траншеи земля, из которой предварительно выбирают все камни.

Для предотвращения заиливания трубы, а также для армирования дренажной системы рекомендуется после песчаной отсыпки выложить дно и стенки траншеи геотекстильным материалом. На него помещают слой щебня, трубу, слой щебня, сверху геотекстильный материал заворачивается внахлест и засыпается землей или грунтом. Таким образом обеспечивается прочность, устойчивость дренажной системы, долговременная ее служба.

Дренаж вокруг зданий

Вдоль стены фундамента водопропускающий слой щебня должен подниматься до самой поверхности земли. Если в здании есть помещения ниже уровня земли, следует предусмотреть гидроизоляцию на внешней стенке фундамента. Регулируя структуру поверхностного слоя почвы, находящейся в непосредственной близости к фундаменту, можно снизить поглощающие характеристики данного участка почвы. Поверхностный слой почвы и расположенный под ней утрамбованный слой земли или полиэтиленовую пленку укладывают с уклоном минимум 150 в направлении от дома.



Теплоизоляция трубопроводов

И дренажная система, и ливневая канализация эксплуатируются круглогодично. Зимой глубина промерзания грунта при наличии снежного покрова в среднем составляет 0,8 - 1,0 м. Теплоизоляционные пластины предохраняют грунт основания, фундамент дома, дренажную систему и ливневую канализацию от замерзания.

Необходимость фильтрации

Если грунт основания включает в себя илистые и пылевидные частицы (глина, мелкий песок), то его необходимо отделить при помощи фильтрационной ткани для того, чтобы эти частицы не забивали отверстия дренажных труб.

Дренажные колодцы

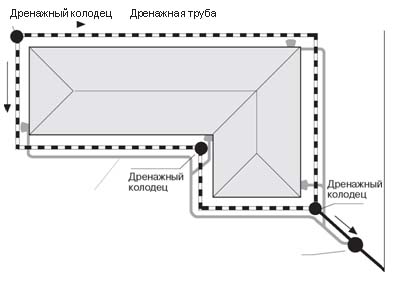

Дренажные колодцы - это пункты технического обслуживания, через которые дренажные трубы можно прочистить, например, струей воды под напором. Необходимо установить дренажный колодец на каждом втором изгибе трубы, так чтобы через него можно было обслужить как подводящий, так и отводящий участки трубы. Для этой цели рекомендуются дренажные колодцы диаметром 315 и 425 с глухим дном и крышкой. Высота колодца от 1м до 3м, при необходимости его можно укоротить при помощи пилы. Крышку дренажного колодца нельзя перфорировать, т.к. дождевую воду не рекомендуется направлять в дренажную систему.

Дренажные трубы подсоединяют к колодцу в местах отводов, предварительно проделав в них отверстие при помощи коронки. Для подвода труб применяются специальные муфты для подключения "по месту". Гофрированная стенка дренажного колодца обеспечивает высокую устойчивость колодца к нагрузкам.

Ливневая канализация

С крыши загородного дома за год стекает в среднем 50-100м3 талой и дождевой воды. Если эту воду оставить на участке, она может образовывать во дворе лужи и скользкие наледи. Вследствие чего со временем могут обнаружиться повреждения здания из-за повышенной влажности вокруг фундамента. Внимание! Дождевую воду нельзя отводить в дренажную систему. В противном случае, вода, наполняющая дренажную систему во время сильного дождя, поднималась бы в фундамент дома! То же самое происходило бы при образовании в трубе, сбрасывающей воду в грунт, затора или при ее замерзании. Форма дренажной трубы или расположение отверстий ситуацию в данном случае не исправят.

Монтаж ливневой канализации

Для ливневой канализации дождевой воды используется труба 110 мм из высокопрочного полипропилена (ПП) с гладкой внутренней и гофрированной наружной стенками. Обычно дренаж и ливневую канализацию прокладывают параллельно и под одним углом (мин. 5мм/м). Если стена фундамента высокая и дренаж проложен глубоко, то канализацию дождевой воды можно проложить выше, над дренажной системой. Во избежание вмятостей и повреждений трубы, грунт под трубой следует тщательно утрамбовать. Трубопровод укладывают с уклоном 5 мм/м на выровненный и тщательно утрамбованный слой песка или щебня толщиной 5-10 см. На участке под водосточной трубой ливневая канализация монтируется вертикально и снабжается воронкой для приема воды, текущей по водосточной трубе с крыши. С помощью воронки отфильтровывается крупный мусор и обслуживается сама канализация. Нижний конец водосточной трубы должен находиться на уровне края воронки или даже чуть ниже.

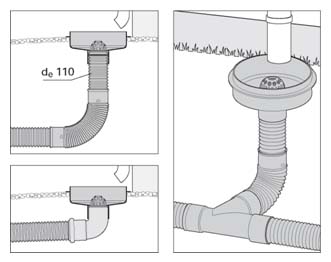

Места установки водосточных труб проектируются одновременно с системой ливневой канализации. Трубы соединяются при помощи двойной муфты. Если труба не входит в муфту, можно уменьшить трение, смазав края муфты специальной смазкой. Нельзя использовать в качестве смазки масла.

Водоотведение с поверхности участка

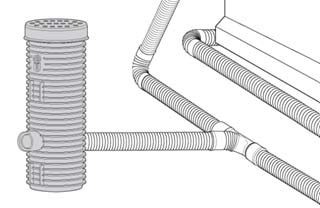

Дождевые и талые воды с поверхности земли направляются под уклоном в колодец для дождевой воды через решетчатую крышку посредством канализационной трубы. Колодец соединяют либо с канализацией дождевой воды, либо напрямую с коллекторным колодцем. При выборе места монтажа колодца не допускается расположение крышки колодца на проезжей части. Для приема воды устанавливают решетчатую крышку. Стандартное обслуживание трубопроводов включает в себя удаление мусора из дождеприемных воронок и очистку ила из колодцев.



Слив дренажных и дождевых вод

Дренажные и дождевые воды поступают по своим трубам в коллекторный колодец диаметром 425. Все водонепроницаемые соединения труб с колодцем осуществляются при помощи труб и проходных уплотнений - муфт для установки "по месту". Для установки уплотнения в месте подсоединения трубы к колодцу в стенке колодца вырезается круглое отверстие. Для более легкого проталкивания трубы через кольцо уплотнения можно использовать смазку.

Чтобы при наводнении канализационные воды не поднялись в дренаж, с внутренней стороны колодца на соединении с дренажной трубой возможна установка шарового обратного клапана, предотвращающего проникновение воды из колодца обратно в систему.

Минимальная высота между низом шарового обратного клапана и лотком трубы 12 см.

В местах с предполагаемым движением транспорта коллекторный колодец можно снабдить телескопической горловиной с чугунным люком на 3т или 40т.

Колодцы, удлинительные трубы и горловины с крышками засыпаются со всех сторон слоем песка или щебня. Наполнитель утрамбовывают до плотности грунта основания. В промерзающем грунте на верхние части колодца и стояка можно в 2-3 слоя намотать прочный полиэтилен.

Из коллекторного колодца воду выводят в коммунальную ливневую канализацию, открытую дрену или в грунт, как правило, через насыпной слой щебня. При сбросе воды в открытую дрену или водоем следует установить металлическую решетку, чтобы предотвратить проникновение мелких животных в трубопровод.

Специалисты компании СтройКровля, исходя из Ваших пожеланий, помогут подобрать и произвести точный расчет стоимости материалов, а также рассчитать стоимость работ.
Задать вопрос, заказать выезд специалиста для замера Вы можете через форму Он-лайн Заказа или по тел. +7 (4872) 71-76-94
